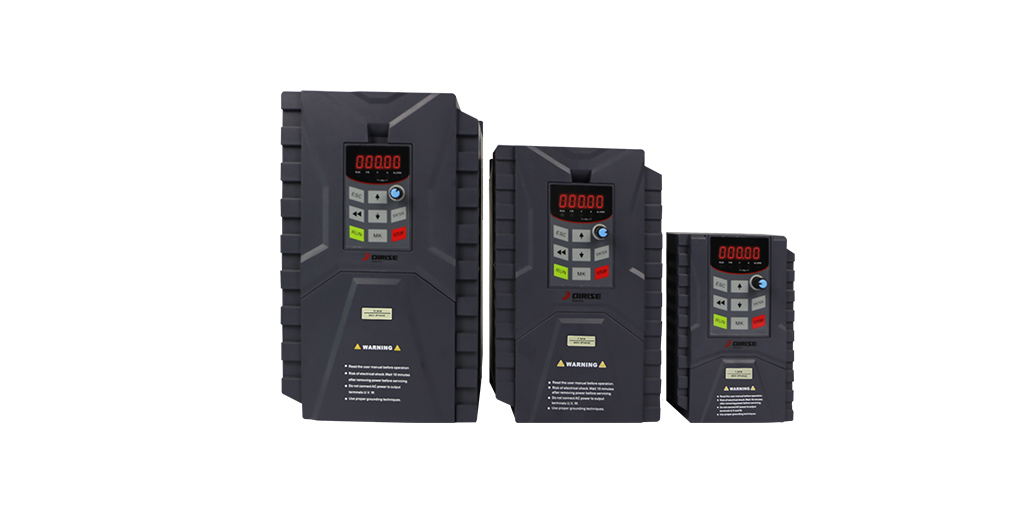

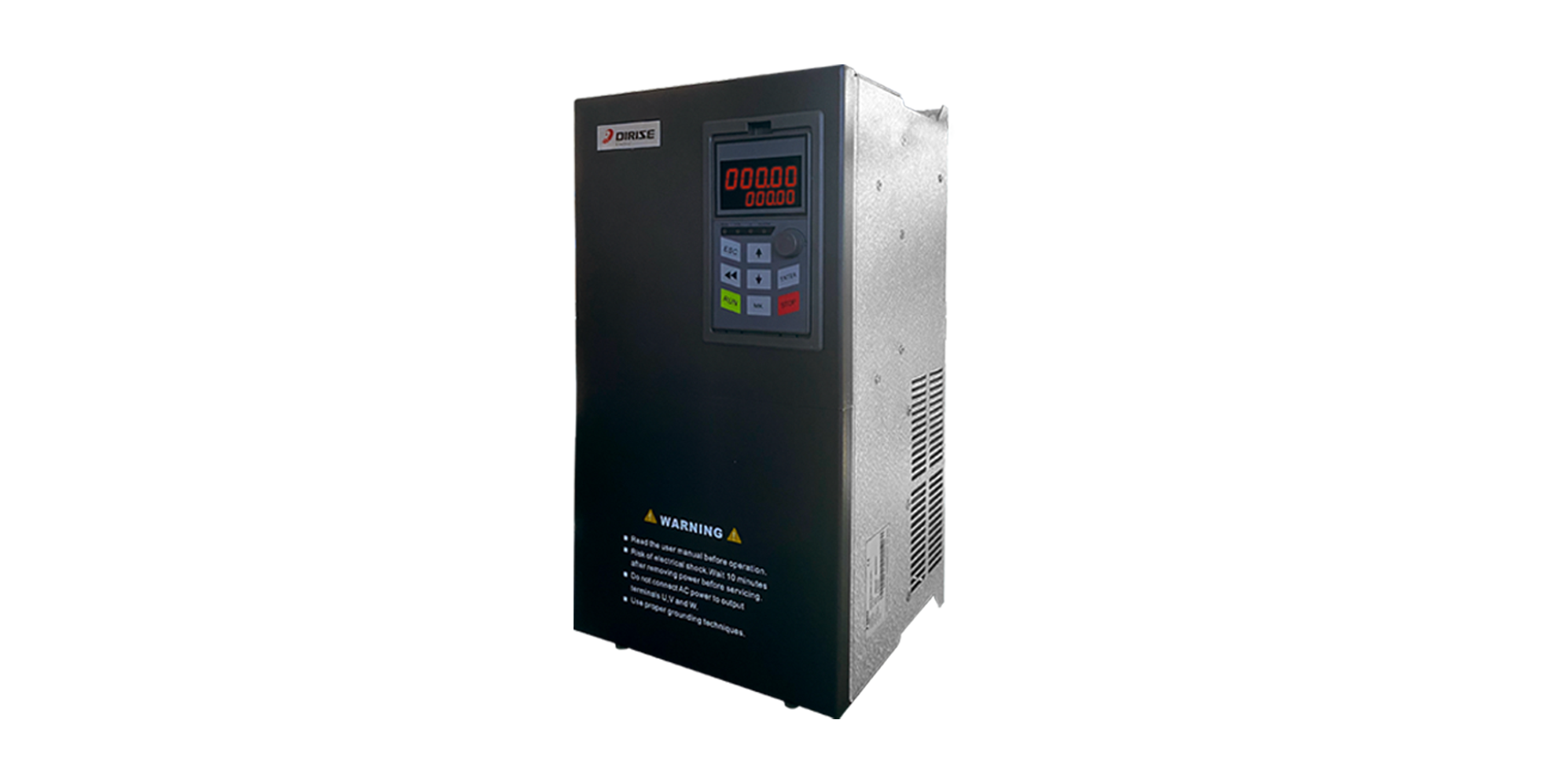

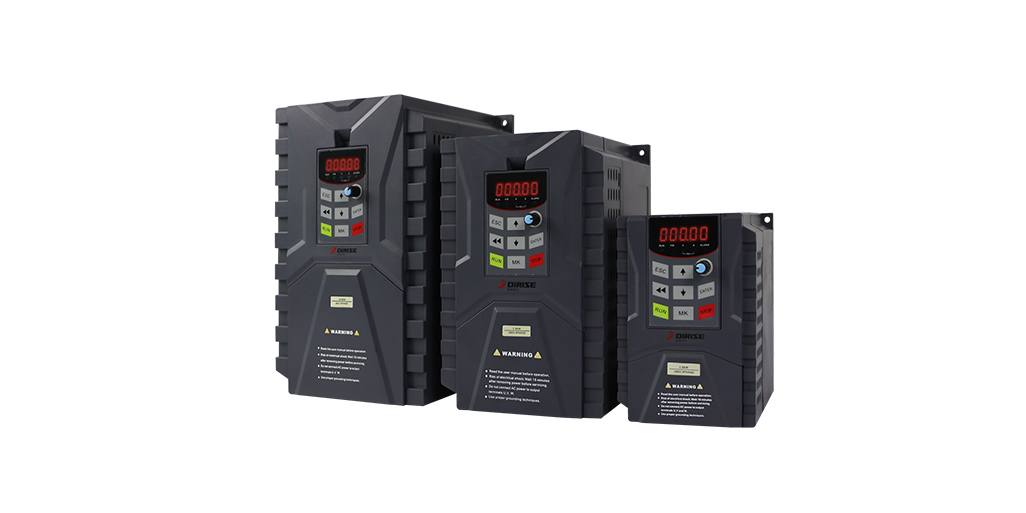

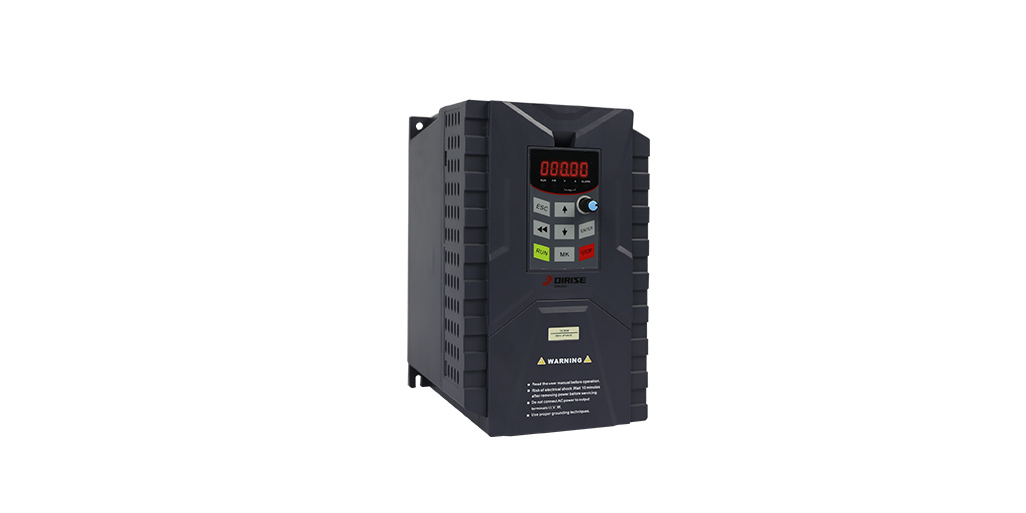

ES130(B) 系列紧凑矢量型变频器

紧促代用型变频式器

2030年推出了的感受发展款三菱变频器器，可主要用于三相电异步互动交流沟通变频电动机(ES130) ，同歩互动交流沟通变频电动机（ES130B) 。操作场景：空压力机、制冷机、循环泵、彩印、礼品盒、流水账单线、喷涂工艺、食品加工自动化设备制造、制袋机、吹膜机、化工自动化设备制造等。替换变频电动机：0.4KW~160KW 。

服务热线：13392386455

产品详情

型号说明

Model specification

变频器型号	电压等级	适应直流电机Kw	功率打出电流值A
DRS ES130(B)-2S-0R4G-SD	单相220V	0.4	2.8
DRS ES130(B)-2S-0R7G-SD		0.75	4.8
DRS ES130(B)-2S-1R5G-SD		1.5	8.0
DRS ES130(B)-2S-2R2G-SD		2.2	10.0
DRS ES130(B)-2S-0R4G		0.4	2.8
DRS ES130(B)-2S-0R7G		0.75	4.8
DRS ES130(B)-2S-1R5G		1.5	8.0
DRS ES130(B)-2S-2R2G		2.2	10.0
DRS ES130(B)-2S-4R0G		4.0	17
DRS ES130(B)-2T-0R4G-SD	三相220V	0.4	2.8
DRS ES130(B)-2T-0R7G-SD		0.75	4.8
DRS ES130(B)-2T-1R5G-SD		1.5	8.0
DRS ES130(B)-2T-2R2G-SD		2.2	10.0
DRS ES130(B)-2T-0R4G		0.4	2.8
DRS ES130(B)-2T-0R7G		0.75	4.8
DRS ES130(B)-2T-1R5G		1.5	8.0
DRS ES130(B)-2T-2R2G		2.2	10.0
DRS ES130(B)-2T-4R0G		4.0	17
DRS ES130(B)-2T-5R5G		5.5	25
DRS ES130(B)-2T-7R5G		7.5	32
DRS ES130(B)-2T-011G		11	45
DRS ES130(B)-2T-015G		15	60
DRS ES130(B)-2T-018G		18	75
DRS ES130(B)-2T-022G		22	90
DRS ES130(B)-2T-030G		30	110
DRS ES130(B)-2T-037G		37	150
DRS ES130(B)-2T-045G		45	176
DRS ES130(B)-2T-055G		55	220
DRS ES130(B)-2T-075G		75	260
DRS ES130(B)-3T-0R7G/1R5P-SD	三相380V	0.75/1.5	2.8/4.8
DRS ES130(B)-3T-1R5G/2R2P-SD		1.5/2.2	4.8/6.2
DRS ES130(B)-3T-2R2G/4R0P-SD		2.2/4.0	6.2/9.2
DRS ES130(B)-3T-4R0G/5R5P-SD		4.0/5.5	9.2/13
DRS ES130(B)-3T-0R7G/1R5P		0.75/1.5	2.8/4.8
DRS ES130(B)-3T-1R5G/2R2P		1.5/2.2	4.8/6.2
DRS ES130(B)-3T-2R2G/4R0P		2.2/4.0	6.2/9.2
DRS ES130(B)-3T-4R0G/5R5P		4.0/5.5	9.2/13
DRS ES130(B)-3T-5R5G/7R5P		5.5/7.5	13/17
DRS ES130(B)-3T-7R5G/011P		7.5/011	17/25
DRS ES130(B)-3T-011G/015P		11/015	25/32
DRS ES130(B)-3T-015G/018P		15/018	32/38
DRS ES130(B)-3T-018G/022P		18/22	38/45
DRS ES130(B)-3T-022G/030P		22/30	45/60
DRS ES130(B)-3T-030G/037P		30/37	60/75
DRS ES130(B)-3T-037G/045P		37/45	75/90
DRS ES130(B)-3T-045G/055P		45/55	90/110
DRS ES130(B)-3T-055G/075P		55/75	110/150
DRS ES130(B)-3T-075G/090P		75/90	150/176
DRS ES130(B)-3T-090G/110P		90/110	176/220
DRS ES130(B)-3T-110G/132P		110/132	220/260
DRS ES130(B)-3T-132G/160P		132/160	260/310
DRS ES130(B)-3T-160G/185P		160/185	310/340

说明书下载

Manual Download

PDF下载

|

ES130(B) 系列紧凑矢量型变频器说明书中文

版本号：V1.1

2021-10-20

点击下载

技术规范

technical specifications

功率输入	额定输入电压	单相 220V±20% 三相 220V±20% 三相 380V±20%
功率输入	额定输入频率	50~60Hz（±5%）
功率输出	额定输出电压	不大于输入电压
	额定输出电流	变频器额定输出电流
	过载能力	G 型机 :150% 额定电流 1 分钟，180% 额定电流 10 秒 P 型机 :120% 额定电流 1 分钟，150% 额定电流 10 秒
控制功能	控制方式	V/F 控制 , 矢量控制
	最高频率	500Hz
	频率分辨率	数字给定 : 0.1Hz 模拟给定 : 最高频率 x 0.1%
	调速范围	1:200（SVC）
	稳速精度	SVC : 5HZ 以上 ±5%
	转矩提升	固定转矩提升、任意转矩提升
	加减速曲线	直线、S 曲线
	加减速时间	0.01S~600.00S
	自动电压调整	当电网电压变化时，能自动保持输出电压恒定
	过流、电压失速	对运行期间电流电压自动限制，防止频繁过流过压跳闸
	直流制动	直流制动频率 :0.10Hz~60.00Hz 制动时间：0.00S~30.00S 制动动作电流值：0.00%~150.00%
外围接口	外部电源	10V/10mA 24V/150mA
	数字量输入	6 路数字可编程输入端子
	数字量输出	1 路可编程 Y1 端子输出，1 路可编程电器输出 R1
	模拟量输入	AL1:0~10V 电压输入 AL2:0~10V/0~20mA 输入
	模拟量输出	0~10V/0~20mA 输出
	485 通讯	支持标准 Modbus 通讯协议
操作键盘	LED 显示	5 位行数码管显示
操作键盘	按键	8 个操作按键
保护	故障保护功能	输入缺相、输出缺相、过流保护、过压保护、欠压保护、过热保护、过载保护等
yh533388银河app网页版	安装场所	室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
	海拔高度	低于 1000 米
	yh533388银河app网页版温度	-10℃ ~+40℃

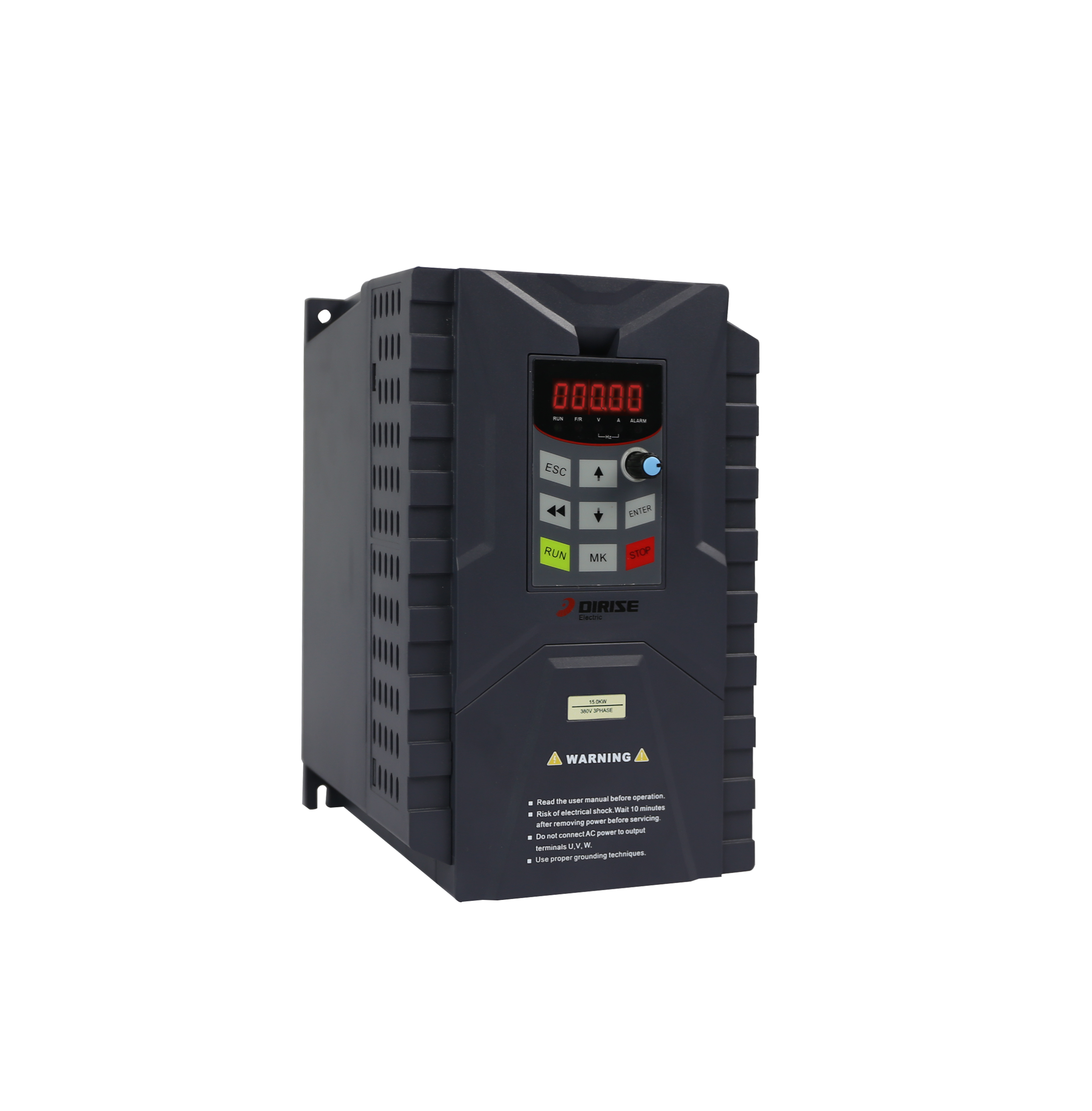

产品特点

Product features

resource/images/07ac57330d6b418ba6f3f8f930f48a99_25.png

01

运用电机专用控制芯片，采用先进的优化磁通矢量控制算法，运转特性更良好；
02

标准 LED 键盘，多路监视参数可灵活设定；标准内置制动单元，能耗制动起始电压和制动动作比率可按需要灵活调节
03

6 路可编程的多功能输入端子，2 路可编程多功能开路集电极输出，1 路可编程继电器输出；
04

2 路模拟信号（0 ~+10V、0 ～ 20mA）输入通道，1 路电压模拟信号输出通道；
05

外部端子可选 7 段速、可编程多段速运行；标准配置的增强 PID 调节器，方便用户对温度、压力和流量等进行闭环控制；
06

标准 RS485 接口可选，轻松实现 PLC、工控机等其他工控设备与变频器的连接，也可以实现多台变频器连动运行；

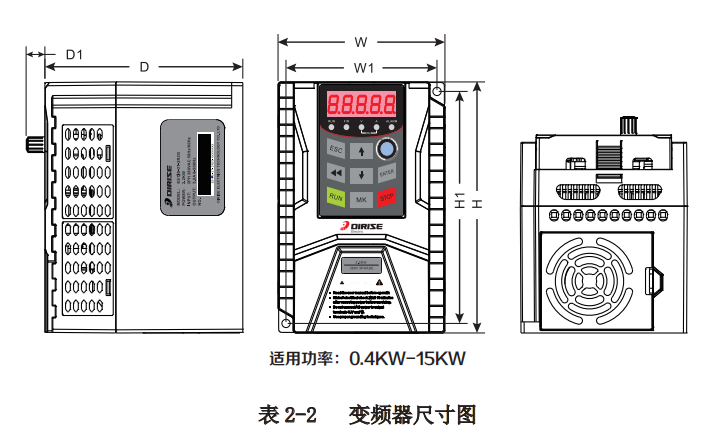

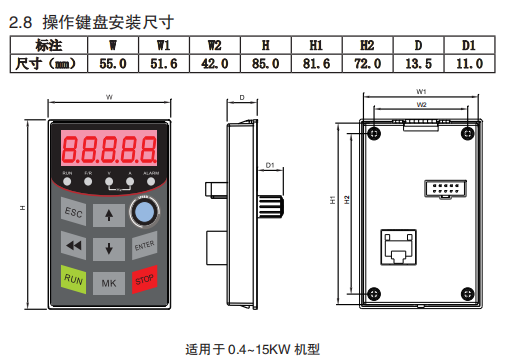

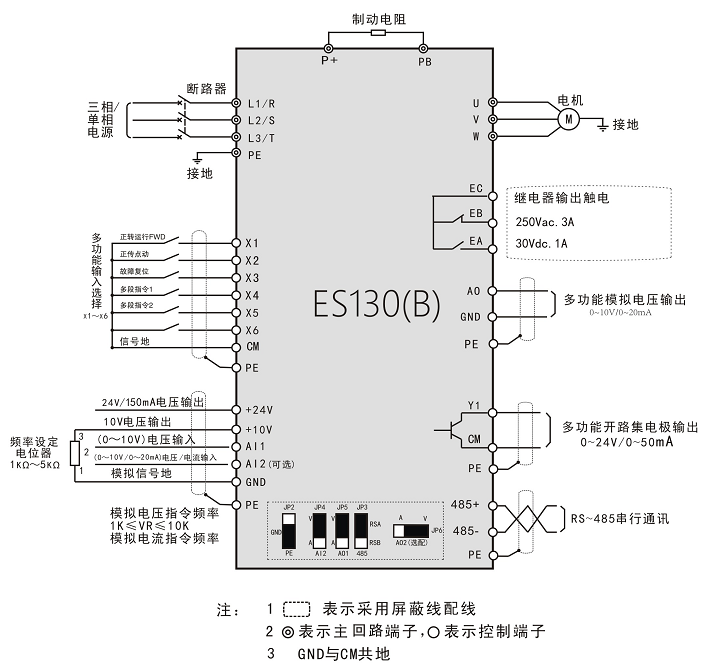

接线示意图/尺寸规格

Wiring diagram/Specification and size

resource/images/07ac57330d6b418ba6f3f8f930f48a99_29.png

resource/images/07ac57330d6b418ba6f3f8f930f48a99_31.png

resource/images/07ac57330d6b418ba6f3f8f930f48a99_27.png

点开图片集缩放察看

规格参数

Specification parameters

变频器型号	电压等级	W	W1	H	H1	H2	D	安装孔径(mm)
DRS ES130(B)-2S-0R4G-SD DRS ES130(B)-2S-0R7G-SD DRS ES130(B)-2S-1R5G-SD DRS ES130(B)-2S-2R2G-SD DRS ES130(B)-2S-0R4G DRS ES130(B)-2S-0R7G DRS ES130(B)-2S-1R5G DRS ES130(B)-2S-2R2G	单相220V	105	95	158	146		125	5.0
DRS ES130(B)-2S-4R0G	单相220V	140	124	225	209		154	5.0
DRS ES130(B)-2T-0R4G-SD DRS ES130(B)-2T-0R7G-SD DRS ES130(B)-2T-1R5G-SD DRS ES130(B)-2T-2R2G-SD DRS ES130(B)-2T-0R4G DRS ES130(B)-2T-0R7G DRS ES130(B)-2T-1R5G DRS ES130(B)-2T-2R2G	三相220V	105	95	158	146		125	5.0
DRS ES130(B)-2T-4R0G		140	124	225	209		154	5.0
DRS ES130(B)-2T-5R5G DRS ES130(B)-2T-7R5G		160	143	265	248		170	5.5
DRS ES130(B)-2T-011G		205	140	344	328	320	205	6.5
DRS ES130(B)-2T-015G DRS ES130(B)-2T-018G		230	200	445	434	425	215	6.5
DRS ES130(B)-2T-022G DRS ES130(B)-2T-030G		300	190	505	483	465	270	9.0
DRS ES130(B)-2T-037G DRS ES130(B)-2T-045G		340	220	600	585	570	305	9.0
DRS ES130(B)-2T-055G		380	220	680	665	645	305	9.0
DRS ES130(B)-2T-075G		480	390	870	845	810	385	13
DRS ES130(B)-3T-0R7G/1R5P-SD DRS ES130(B)-3T-1R5G/2R2P-SD DRS ES130(B)-3T-2R2G/4R0P-SD DRS ES130(B)-3T-4R0G/5R5P-SD DRS ES130(B)-3T-0R7G/1R5P DRS ES130(B)-3T-1R5G/2R2P DRS ES130(B)-3T-2R2G/4R0P	三相380V	105	95	158	146		125	5.0
DRS ES130(B)-3T-4R0G/5R5P DRS ES130(B)-3T-5R5G/7R5P DRS ES130(B)-3T-7R5G/011P		140	124	225	209		154	5.0
DRS ES130(B)-3T-011G/015P DRS ES130(B)-3T-015G/018P		160	143	265	248		170	5.5
DRS ES130(B)-3T-018G/022P DRS ES130(B)-3T-022G/030P		205	140	344	328	320	205	6.5
DRS ES130(B)-3T-030G/037P DRS ES130(B)-3T-037G/045P		230	200	445	434	425	215	6.5
DRS ES130(B)-3T-045G/055P DRS ES130(B)-3T-055G/075P		300	190	505	483	465	270	9.0
DRS ES130(B)-3T-075G/090P DRS ES130(B)-3T-090G/110P		340	220	600	585	570	305	9.0
DRS ES130(B)-3T-110G/132P		380	220	680	665	645	305	9.0
DRS ES130(B)-3T-132G/160P DRS ES130(B)-3T-160G/185P		480	390	870	845	810	385	13

产品应用范围

Product application scope

应用场合
离心风机、水泵电机、印刷厂、包装方式、留水线、喷涂工艺、食材自动化机械厂、空压力机、制袋机、吹膜机、纺织品自动化机械厂等。
